DOSIERVENTIL DV05
DP-D-010-000001- Dosieren von nieder- bis hochviskosen Medien
- Dosierbereich 0,003–0,5 cm³
- Hohe Zuverlässigkeit
- Geringer Wartungsaufwand
- Lange Lebensdauer
Einsatz
Das Dosierventil DV05 eignet sich zum volumetrischen Dosieren von nieder- bis hochviskosen Medien im Dosierbereich von 0,003–0,5 cm³ und kann für manuelle sowie automatische Dosierprozesse eingesetzt werden.
Beschreibung
Das Dosierventil besteht aus zwei konstruktiv getrennten Teilen. Diese Bauweise verhindert ein unkontrolliertes Austreten des Mediums in den Pneumatikzylinder und unterbindet dadurch eine Beeinträchtigung der Ventilnadel.
Die genaue Dosiermenge wird über die Einstellmuttern mit ablesbarer Mengenskala eingestellt, was ein wiederholgenaues, exaktes und präzises Dosieren ermöglicht.
Der Dosierzyklus lässt sich pneumatisch mittels einem 5/2-Wegeventil ansteuern.
Vorteile
Das Dosierventil DV05 zeichnet sich durch eine hohe Zuverlässigkeit und geringen Wartungsaufwand aus.
Das modulare Dichtungspaket gewährleistet in wenigen Schritten eine schnelle und servicefreundliche Wartung. Die Dichtungen entsprechen neuesten technologischen Standards und sorgen für eine lange Lebensdauer des Ventils.
Technische Daten
Abmaße
Gewicht
760 g
Breite x Höhe x Tiefe
58 x 41 x 238 mm
Druckluftversorgung
Pneumatischer Betriebsdruck
3,5–10 bar
Qualität der Druckluft
getrocknet, gefiltert, ölfrei
Pneumatische Anschlüsse
M5 Innengewinde
Umgebungsbedingungen
Temperatur
10–50 °C
Luftfeuchtigkeit
50– max. 70 %
Aufstellbedingungen
ebener Industrieboden
Schalldruckpegel
< 70 dB(A)
Materialbedingungen
Materialeingangsdruck
3–30 bar
Materialausgangsdruck bei 5 bar Betriebsdruck
ca. 75 bar
Dosiergeschwindigkeit
max. 200 ms/Dosierzyklus
Dosierbereich
0,003–0,5 cm³
Anschluss Eingang Medium
M12x1,5 Außengewinde
Anschluss Ausgang Medium
G 1/4“ Außengewinde
Zulässiges Medium
NLGI-Klasse 0–3 (Fette, Öle, Pasten, Silikone)

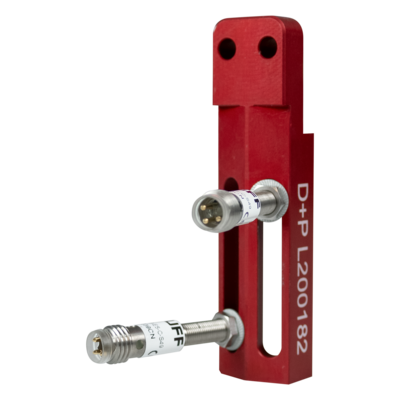

ZUBEHÖR
