PROPORTIONALDOSIERVENTIL PDV04
DP-D-005-000005- Dosierbereich ab 0,004 cm³
- Extrem prozesssicheres Dosieren durch elektronische Überwachung
- Flexible, einfach einstellbare Dosiermengen und Geschwindigkeiten
- Kompakte und platzsparende Bauform
- Kein pneumatischer Anschluss benötigt
Einsatz
Das Proportionaldosierventil PDV04 ermöglicht ein unterbrechungsfreies Dosieren mit frei wählbaren Volumen ab einer Menge von 0,004 cm³ durch das Dosierprinzip mit Endloskolben.
Beschreibung
Das PDV04 ist ein Endlosdosierventil und besteht aus einem elektrisch angetriebenen Kolbendosierer.
Die Parametrierung und Ansteuerung des Ventils erfolgt über die Steuerung des Dosiersystem DS und ermöglicht somit eine kontinuierliche oder getaktete Dosierung. Die Standard-Schnittstelle zu übergeordneten Steuerungen, z. B. für den Start oder Stopp, erfolgt über digitale I/Os. Weitere Schnittstellen wie Profibus oder Profinet sind möglich.
Das kompakte und platzsparende Proportionaldosierventil PDV04 ist für den stationären wie auch mobilen Einsatz, z. B. an Robotern, konzipiert und über einen bis zu 20 Meter langen Kabelsatz mit dem D+P Dosiersystem DS verbunden.
Vorteile
Das PDV04 ist viskositäts-, druck- und temperaturunabhängig und gewährleistet ein extrem prozesssicheres Dosieren durch die elektronische Überwachung des Ventilkolbens mittels Encoder. Darüber hinaus arbeitet es elektromechanisch und benötigt keinen pneumatischen Anschluss.
Die wartungsfreundliche Anordnung der Dichtungspakete wurde gemäß unserer neuen Dosierventil-Reihe auch für das PDV04 umgesetzt.
Technische Daten
Gewicht
3,8 kg
Breite x Höhe x Tiefe
137 x 210,1 x 110 mm
Dosierdaten
Max. förderbare Viskosität
Öle und Fette NLGI-Klasse 0–3
Dosiermenge
ab 0,004 cm³ (applikations- und medienabhängig)
Toleranz
>1 g ± ~1 %, <1 g ± ~7 % (applikations- und medienabhängig)
Volumenstrom
0,007–3,2 cm³
Eingangsdruck
10–30 bar
5–30 bar bei Ölen
Anschlusstechnik
Hydraulisch
G1/4“ Material-Eingang Außengewinde
G1/4“ Material-Ausgang Außengewinde
Elektrisch
Motoranschluss: M12-Stecker 5pol
Geberanschluss: M12-Stecker 8pol / 5 V DC – 3 V; 424 A
Motorerwärmung
max. 80 °C
Umgebungsbedingungen
Lufttemperatur Betrieb
10–50 °C
Lufttemperatur Transport und Lagerung
0–50 °C
Luftfeuchtigkeit
50– max. 70 %; Keine Betauung
Schutzklasse
IP54
Betrieb in geschlossenen Räumen. Vor direkter Sonneneinstrahlung, Staub und Feuchtigkeit schützen. Aufstellungshöhe max. 2000 Meter über NN.

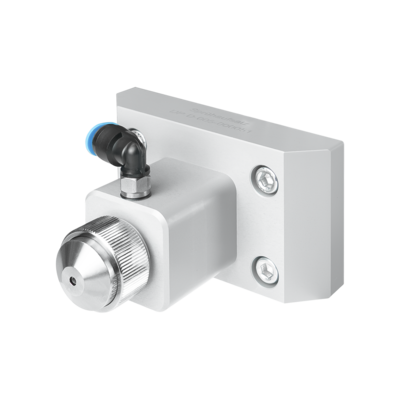

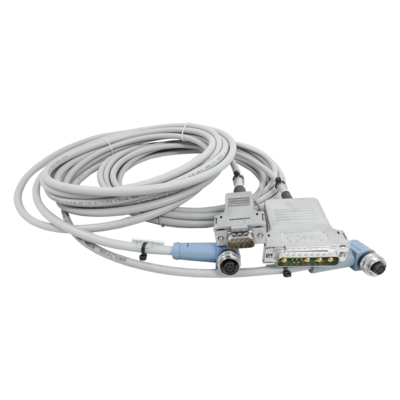

ZUBEHÖR
Weiteres Zubehör & Ersatzteile auf Anfrage! Ebenfalls oft gesucht: PDV 04
